Câble de communication Femelle -Femelle-Croisé :
connecteur GND 5 ----- 5 GND connecteur
SUB D 9 Rx 3 ----- 3 Tx SUB D 9
Femelle Tx 2 ----- 2 Rx Femelle
Désignation des bornes : voir Connector
Configuration des appareils au travers du réseau CAN:

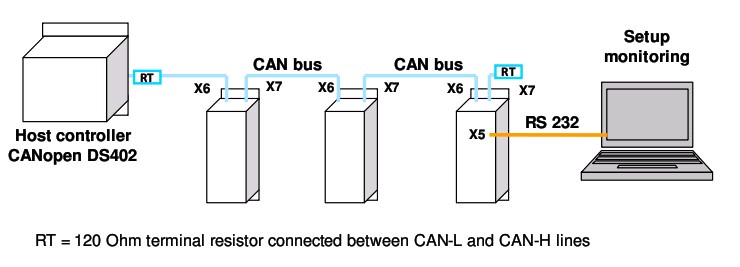

- TT-CAN
Paramétrage RS232 au travers du réseau CANOpen en X6 & X7,
on accède aux paramètres de tous les variateurs par la com RS232 .

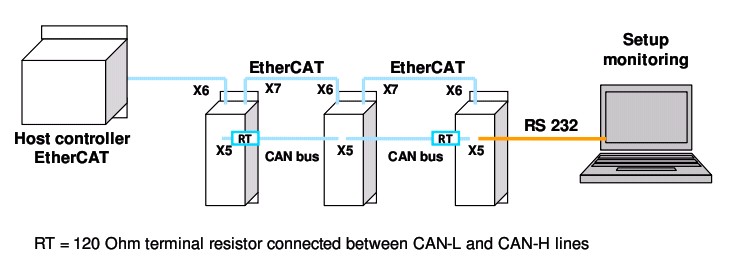

- TT-ETH
Paramétrage RS232 au travers du réseau CAN de la prise X5,
on accède aux paramètres de tous les variateurs par la com RS232*.
* nécessite un câble spécial.
Attention : Ce mode de communication ne se fait qu'avec des variateurs
de même type, on ne peut mixer ETH et CAN.
Retour Bus de Terrain
