FIRMWARE

Mise à jour Firmware

- Se connecter avec Gem Drive Studio (version >= 2.1)

- Select Menu Tool -> File Service

- Selectionner l'axe à mettre à jour

- Cliquer sur le bouton "Update drive firmware"

- Selectionner le fichier firmware suivant le type de variateur :

(où xxxxxx représente la version firmware)

- Confirmer et attendre jusqu'à la fin de la mise à jour.

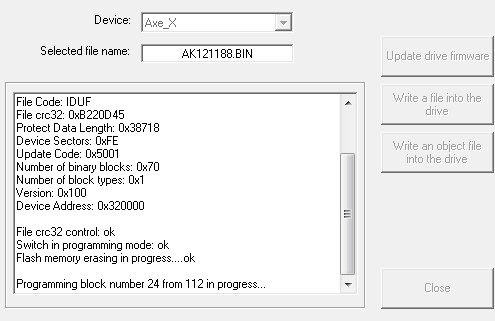

Dans notre cas, il y a 112 bloc à charger :

...

Après la mise à jour, le variateur sera redémarré automatiquement.

- si Gem Drive Studio demande l'importer un fichier XML, sélectionner le fichier XML fourni avec le firmware(seulement celui-ci).

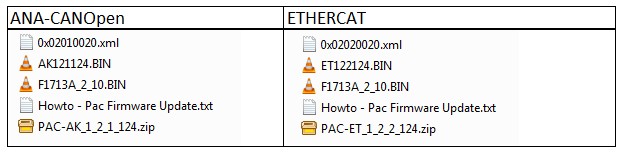

Ci dessous la liste des fichiers contenus dnas les packages pour la mise à jour du firmware d'un variateur de type analogique CANOpen ou ETHERCAT.

AKxxxxx.BIN représente le firmware de la version software pour un variateur Analogique CANOpen

ETxxxxx.BIN représente le firmware de la version software pour un variateur ETHERCAT

F1713A_x_xx.BIN est le firmware de la partie hardware du variateur.
